一、3#离心机的工艺
3#
离心机铸管工艺采用水冷金属型离心铸管又称德拉沃离心铸管法。
离心机由沈阳亚特制造，生产DN400~DN800mm×6000mm离心球铁管。
离心机的组成主要有：扇形铁液浇注包1台、孕育剂喷入装置2台、扇形铁液浇注包比例调速翻转机构1台、长浇注槽2台、浇注槽平移机构1台、主机机座1台、主机壳体1台、金属型1台、进水管1根、排水管1根、驱动金属型电动机及调速装置1套、旋转编码器1台、拔管机1台、接管机1台、模粉喷入装置2台、主机纵向液压比例运行装置1台等设备。
1、主要铸造工艺如下：
（1）金属型浸在一个封闭的水套内，用循环水冷却，用调节循环水进出口水温的方法控制金属型的温度和铁液冷却速度。
（2）离心机的主机部分，在倾斜的轨道（2°~3°）上通过液压控制往返移动，此驱动由比例阀进行调速控制。
（3）离心机采用固定的扇形铁液浇注包及长铁液流槽，长铁液流槽不作纵向移动，由主机纵向往复移动。
（4）这种离心机生产的铸管必须经过退火热处理才能使用。
（5）这种离心机的工艺因素较多，对铸型转速、铸型移动速度、铁液流入铸型的速度、铁液浇注温度和冷却速度都有严格的要求。
2、连锁要求及报警：
(1)当油温t<20℃(68
oF)或>50℃(149
oF) 时，报警。
(2)当滤油器进出口压差>0.35MPa时，滤芯堵塞报警。
（3）检测主机水温25—80℃、水压小于0.2MPa以及声光报警系统。
（4）在芯架不摆出到位时，拔管机不伸出。
（5）芯架不夹紧时，翻包系统不准翻包。
（6）主机下不到第二停车位时，流槽小车不移动。
（7）运管小车返回不到位时，抬管机不升起。
(8)运管小车前进不到位时，抬管机不落下。

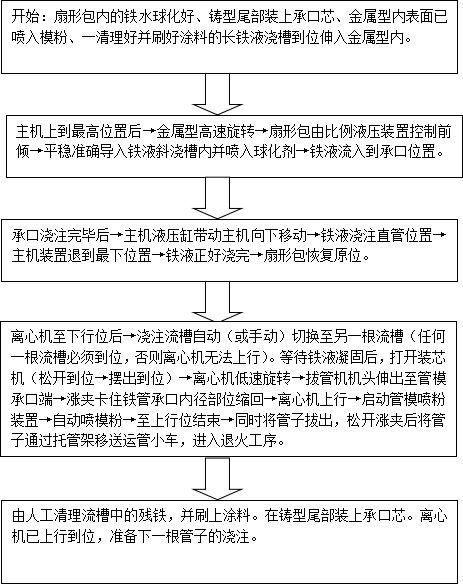

3、离心机运行工艺流程图如下：
二、硬件部分

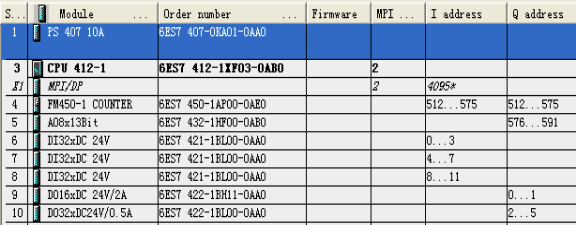

1）siemens-400-PLC模块
2）机架24V电源
三、软件部分：
|
软件名称 |
安装要求 |
安装位置 |
安装文件位置 |
运行环境 |
|
3#离心机 |
无 |
车间笔记本 |
车间笔记本e:离心机3# |
没有特定要求，一般为XP |
|
Step 7编程软件 |
1、 硬件要求：P233以上处理器、128MB内存、彩色显示器、鼠标、键盘。
2、 软件要求：系统在windows2000以上。 |
车间笔记本 |
|
安装后就可以运行了。 |
|
3#机程序（下位） |
无 |
PLC |
e:离心机3# |
无 |
|
3#机s7程序（下位） |
无 |
PLC |
e:离心机3# |
|
|
上位机软件 |
无 |
无 |
无 |
无 |
|
控制屏软件 |
|
|
无 |
|
|
控制屏程序 |
无 |
无 |
无 |
|
1、 与下位机连接：
3#离心机是通过串口通讯连接的。把计算机与PLC用专用的数据线连接上，即可连接下位机。
连接步骤：
3#离心机西门子部分是通过profibus总线连接，连接步骤如下：
1、连接好数据线。
2、打开SIMATIC Manager，新建一个项目。
3、设置PC/PG，选择usb对应的com口。
4、点击“PLC”->“将站点上传到PG”，点击“显示”，找到CPU型号，选择，“确定”，就可以上传程序，如在线看程序运行情况，在打开程序后，点击工具栏上的眼镜符号，就可以观看程序。#p#分页标题#e#
2、 与控制屏连接：
连接方式基本同下位机连接：
1、 打开protool
2、 点击“file”—>“upload”,选择属性，设置通讯模式和地址，确定后再点击“file”—>“upload”，选择开始，连接中。
四、连接线型号：
西门子部分的连接线型号为：SSW7-USB
五、资料、图纸等
|
资料名称 |
是否有 |
存放位置 |
形式 |
|
点号表 |
是 |
计算机班 |
电子、纸张 |
|
电气原理图 |
无 |
|
|
|
说明书 |
否 |
|
|
|
其他资料 |
否 |
|
|
|
|
|
|
|
六、常见故障处理
七、备件情况
