C系列离心机用

**章  C系列离心式水冷冷水机组

1．产品概述

1.1产品特点

格力C系列离心式冷水机组经多年潜心研究推出，采用了G际上先进的设计制造技术和微机控制系统，集可靠性高、高效节能，运行平稳、调节范围宽等优点于一身。格力C系列离心式冷水机组在标准工况下的制冷量范围为：1000～7200kW，采用环保制冷剂R134a，具有380V、6000V、10000V三种规格电源。可广泛用于大型办公楼宇、医院、学校、商场以及工艺流程。
⑴高可靠性
◆ 专业设计工具—Concepts NREC
离心式压缩机采用G际先进技术－美GConcepts NREC公司软件设计制造，共享航空发动机设计制造*域**技术；通过Ansys、DyRoBeS等分析软件对机组振动、临界转速进行校核，从根本上保证机组的可靠性。
⑵可靠的叶轮
叶轮材料为高强度铝合金，铣加工制造而成，强度高，抗腐蚀性强；经过了叶型检测、动平衡、超转速等一系列严格的测试，高效可靠。
◆ 先进的数控加工设备
公司拥有德GDMG五轴加工中心和日本东芝大型卧式镗铣中心多台，保证压缩机零件**佳加工精度。
◆ **的测试中心
公司拥有业内**先进的离心机组超大型在线检测试验台（合肥机械研究所研制），严格按照G标GB/T10870、GB/T18430等的要求执行，测试能力达7800kW，每台机组出厂前都经过了严格的全性能测试，以确保出厂机组的可靠性。
⑶高效节能
◆ 高效三元叶轮
三元流动原理设计的新型高效叶轮由后弯型长短叶片组成，保证了机组满负荷、部分负荷时的效率；可调扩压器结构调节气流通道面积，极大改善了机组部分负荷性能。
◆ 超高效换热管与新型换热器
专为离心机组设计的新型换热器使制冷剂分布更均匀，温度场更合理，提高了换热效率；同时，换热器采用的超高效换热管进一步降低了传热热阻，大大提升了机组的制冷量和能效比。
◆ 自动无级调节
采用进口导叶对冷量进行连续调节，实现水温的精确控制；压缩机在**小负荷位置启动，可在10～100％负荷内进行无级调节，与实际负荷完全匹配。
⑷控制先进
◆ **的控制平台
控制系统使用高性能的专用32位CPU和DSP数字信号处理器，非常高的数据采集精度和超强的数据处理能力确保了系统控制很好的实时性和控制的精度。彩色液晶触摸屏人机界面确保了良好的人机交互。轻松实现全自动控制和调试时手动控制。
◆ 先进的控制算法
采用先进的智能Fuzzy-PID复合控制算法。智能Fuzzy-PID复合控制是指智能技术、模糊技术与常规的PID控制算法相结合的控制方法，能确保系统具有更快的响应时间，更好的稳态性能。
◆ 彩色触摸屏液晶显示
采用彩色液晶触摸屏作为显示人机交互，采用文字、图像、表格和曲线等多种显示方式，可以实现对机组的全面监控和轻松控制。多角度记录和显示机组的运行状态、各传感器状态、各阀门状态以及运行参数。采用事件记录方式记录机组重要动作和故障，事件记录次数多达一千多次。
◆ 远程监控系统/BMS
本机型能够接入格力远程监控系统。或者能接入客户的BMS系统。两者只能接入其中一种系统。详细介绍见本书第十一部分“远程监控系统/BMS接口”。

1.2产品命名规则

LS B LX 5600 S H V G
1 2 3 4 5 6 7 8

序号 代号描述 可选项
1 机组代号 LS-冷水机组
2 压缩机型式 B-半封闭式压缩机
3 压缩机类型 LX-离心式压缩机
4 名义制冷量 名义制冷量，单位：kW
5 压缩机级数 缺省-单级；S-双级
6 电机电压 缺省-380V；M-6000V；H-10000V
7 变频 缺省-定频；V-变频
8 能效代号 缺省-普通型；G-高能效
#p#分页标题#e#

2．产品的性能与规格

2.1产品外形图



主   机                                                                                         变频启动柜
380V-3N-50Hz：
LSBLX1000G LSBLX1200G LSBLX1400G LSBLX1600G LSBLX1800G
LSBLX2000G LSBLX2200G LSBLX2400G LSBLX2600G LSBLX2800G
LSBLX3000G LSBLX3200G LSBLX3400G LSBLX3600G LSBLX3800G
LSBLX4000G LSBLX4400G
10000V-3ph-50Hz：
LSBLX1000HG LSBLX1200HG LSBLX1400HG LSBLX1600HG LSBLX1800HG
LSBLX2000HG LSBLX2200HG LSBLX2400HG LSBLX2600HG LSBLX2800HG
LSBLX3000HG LSBLX3200HG LSBLX3400HG LSBLX3600HG LSBLX3800HG
LSBLX4000HG LSBLX4400HG LSBLX4800HG LSBLX5200HG LSBLX5600SHG
LSBLX6000SHG LSBLX6400SHG LSBLX6800SHG LSBLX7200SHG
变频系列：
LSBLX1000VG LSBLX1200VG LSBLX1400VG LSBLX1600VG LSBLX1800VG
LSBLX2000VG LSBLX2200VG LSBLX2400VG LSBLX2600VG LSBLX2800VG
LSBLX3000VG LSBLX3200VG LSBLX3400VG LSBLX3600VG LSBLX3800VG
LSBLX4000VG LSBLX4400VG

2.2产品性能参数表

型号LSBLX□□G 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200
冷量调节 % 10～100
制冷量 kW 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200
RT 284 341 398 456 511 568 625 682 740 796 854 909
IPLV W/W 5.96 6.02 6.10 6.21 6.38 6.43 6.54 6.53 6.6 6.64 6.53 6.57
压缩机型式 单级
操作系统 中文彩色液晶触摸屏
安全保护装置 压缩机油压差保护；供油温度高温保护；油泵过载保护；启动动作异常保护；缺相逆相-启动柜保护；喘振保护；主机绕组过热保护；压缩机高压保护；压缩机低压保护；防冻保护；水流开关保护；频繁启停保护；传感器故障保护；变频器故障保护
电机 电源 V-ph-Hz 380/6000/10000V 3N～50Hz
功率 kW 191 227 261 293 321 354 383 418 448 480 523 554
制冷剂 名称   R134a
充注量 kg 450 500 550 575 600 625 650 700 725 750 775 800
冷冻油 种类   68号合成脂类润滑油
灌注量 L 50 50 50 50 60 60 60 80 80 80 80 80
蒸发器 型式   满液式壳管换热器
水流量 m3#p#分页标题#e#/h 172 206 241 275 310 344 378 413 447 482 516 550
水压降 kPa 75 75 75 75 75 75 75 90 90 90 90 90
流程数   2 2 2 2 2 2 2 2 2 2 2 2
接管尺寸 mm 200 200 200 200 250 250 250 250 250 250 300 300
冷凝器 型式   卧式壳管换热器
水流量 m3/h 215 258 301 344 387 430 473 516 559 602 645 688
水压降 kPa 70 70 70 70 70 70 70 85 85 85 85 85
流程数   2 2 2 2 2 2 2 2 2 2 2 2
接管尺寸 mm 200 200 200 200 250 250 250 250 250 250 300 300
接管方式 法兰式
外型尺寸 宽 mm 3630 3630 3630 3630 4150 4150 4150 4530 4530 4530 4530 4530
深 mm 1680 1680 1680 1680 1900 1900 1900 2070 2070 2070 2120 2120
高 mm 2060 2060 2060 2060 2250 2250 2250 2500 2500 2500 2500 2500
机组重量 净重 kg 5700 6000 6300 6600 8800 9200 9400 10800 11200 11600 11800 12000
运行重量 kg 6200 6600 6800 7100 9800 10200 10600 12800 13000 13200 13500 14000
 #p#分页标题#e#

型号LSBLX□□G 3400 3600 3800 4000 4400 4800 5200 5600 6000 6400 6800 7200 7800
冷量调节 % 100～10
制冷量 kW 3400 3600 3800 4000 4400 4800 5200 5600 6000 6400 6800 7200 7800
RT 967 1023 1081 1136 1251 1364 1479 1591 1706 1818 1934 2044 2217
IPLV W/W 6.65 6.48 6.53 6.62 6.55 6.62 6.72 6.71 6.76 6.79 6.8 6.86 6.85
压缩机型式 单级 双级
操作系统 中文彩色液晶触摸屏
安全保护装置 压缩机油压差保护；供油温度高温保护；油泵过载保护；启动动作异常保护；缺相逆相-启动柜保护；喘振保护；主机绕组过热保护；压缩机高压保护；压缩机低压保护；防冻保护；水流开关保护；频繁启停保护；传感器故障保护；变频器故障保护
电机 电源 V-ph-Hz 380/6000/10000V 3N～50Hz 6000/10000V 3N～50Hz
功率 kW 582 632 662 688 764 825 880 950 1010 1072 1138 1195 1295
制冷剂 名称   R134a
充注量 kg 825 900 925 950 1000 1050 1100 1500 1600 1700 1800 1900 2000
冷冻油 种类   68号合成脂类润滑油
灌注量 L 80 100 100 100 100 100 100 125 125 125 125 125 125
蒸发器 型式   满液式壳管换热器
水流量 m3#p#分页标题#e#/h 585 619 654 688 757 826 894 963 1032 1101 1170 1238 1342
水压降 kPa 90 115 115 115 115 115 115 125 125 125 125 125 125
流程数   2 2 2 2 2 2 2 2 2 2 2 2 2
接管尺寸 mm 300 300 300 300 350 350 350 350 350 400 400 400 400
冷凝器 型式   卧式壳管换热器
水流量 m3/h 731 774 817 860 946 1032 1118 1204 1290 1376 1462 1548 1677
水压降 kPa 85 100 100 100 105 105 105 125 125 125 125 125 125
流程数   2 2 2 2 2 2 2 2 2 2 2 2 2
接管尺寸 mm 300 350 350 350 350 350 350 400 400 450 450 450 450
接管方式 法兰式
外型尺寸 宽 mm 4530 4750 4750 4750 4750 4750 4750 5350 5350 5350 5350 5350 5750
深 mm 2120 2330 2330 2330 2480 2480 2480 2620 2620 2820 2820 2820 2920
高 mm 2500 2750 2750 2750 2750 2750 2750 3100 3100 3100 3100 3100 3300
机组重量 净重 kg 12200 14600 14800 15200 15800 16200 16600 22500 23800 25500 26100 26500 27000
运行重量 kg 14500 16500 17000 17500 18000 18500 19000 25950 27500 29450 30200 31000 32000
说明：1、以上选型适用于冷冻水进出水温度12/7℃，冷却水进出水温度32/37℃。#p#分页标题#e#
2、标准机组水侧承压1.0MPa，可供选项1.6MPa。
3、具体的机组参数以产品铭牌为准。
4、如有特殊要求，请另行联系。
5、本公司保留变更产品设计恕不预先通知的权利。
工作范围
冷冻水 冷却水
出水温度(℃) 进出水温差(℃) 进水温度(℃) 进出水温差(℃)
5~15 2.5~8 16~35 3.5~8


3．安装基础与环境

◆安装环境
⑴制冷机应避免接近火源和易燃物。若与锅炉等发热体安装在一起，应充分注意热辐射的影响。
⑵**好选用室温在40℃以下，通风通畅的场所，（因高温是故障的原因并加快腐蚀）在40℃时的环境相对湿度应在90％以下，不允许室外或露天安装、存放。
⑶应选取灰尘少的场所（灰尘是电故障的原因）。
⑷现场应采光良好，以便于维护、检查。
⑸为满足维护、检修和清扫蒸发器-冷凝器换热管的需要，机组四周必须留有足够的空间（具体尺寸各机组的维修空间示意图）。
⑹为便于机器起吊和检修，应安装行车或转臂吊车，并确保机房要有足够的高度。
⑺机组周围及整个机房应能实现完全排水。
⑻避免太阳光直射。
◆ 安装基础
离心式制冷压缩机的转子经过严格的静平衡与动平衡，因此其对基础的动载荷很小，基础尺寸见表“机组基础尺寸”，为了防止机组基脚部位的腐蚀，要求机组四周排水通畅，机器底座钢板对应的基础平面应光滑平整，具体要求为：
⑴各基础面之间的**大高低差（水平度）应为3mm以内。
⑵为便于制冷机维修检查，基础高度应高于地面100mm。
⑶在制冷机组的四周应设置排水沟。
⑷底座钢板与制冷机组本体脚板之间不得有间隙。应用调整垫塞入底座钢板与混凝土基础之间，将底座钢板调**水平（它们之间的高度差应在每米0.5mm以内）。
⑸吊起制冷机，将减振橡胶垫放置在底座钢板上，再将制冷机放到减振橡胶垫上。
⑹底座钢板和调整垫周围二次灌浆固定。


机组安装基础示意图
机组基础尺寸（单位：mm）
机组型号 E F 机组型号 E F
LSBLX1000(H)(V)G 3290 1480 LSBLX3400(H)(V)G 3590 1870
LSBLX1200(H)(V)G 3290 1480 LSBLX3600(H)(V)G 3790 2080
LSBLX1400(H)(V)G 3290 1480 LSBLX3800(H)(V)G 3790 2080
LSBLX1600(H)(V)G 3290 1480 LSBLX4000(H)(V)G 3790 2080
LSBLX1800(H)(V)G 3290 1650 LSBLX4400(H)(V)G 3790 2230
LSBLX2000(H)(V)G 3290 1650 LSBLX4800HG 3790 2230
LSBLX2200(H)(V)G 3290 1650 LSBLX5200HG 3790 2230
LSBLX2400(H)(V)G 3590 1820 LSBLX5600SHG 4190 2370
LSBLX2600(H)(V)G 3590 1820 LSBLX6000SHG 4190 2370
LSBLX2800(H)(V)G 3590 1820 LSBLX6400SHG 4190 2570
LSBLX3000(H)(V)G 3590 1870 LSBLX6800SHG 4190 2570
LSBLX3200(H)(V)G 3590 1870 LSBLX7200SHG 4190 2570
#p#分页标题#e#

三、安装及维修空间尺寸

维修空间示意图

安装尺寸及维修空间（单位：mm）
机组型号 A B C D
LSBLX1000(H)(V)G 1500 3500 1500 1220
LSBLX1200(H)(V)G 1500 3500 1500 1220
LSBLX1400(H)(V)G 1500 3500 1500 1220
LSBLX1600(H)(V)G 1500 3500 1500 1220
LSBLX1800(H)(V)G 1500 3500 1500 1220
LSBLX2000(H)(V)G 1500 3500 1500 1220
LSBLX2200(H)(V)G 1500 3500 1500 1220
LSBLX2400(H)(V)G 1500 3800 1650 1320
LSBLX2600(H)(V)G 1500 3800 1650 1320
LSBLX2800(H)(V)G 1500 3800 1650 1320
LSBLX3000(H)(V)G 1500 3800 1650 1320
LSBLX3200(H)(V)G 1500 3800 1650 1320
LSBLX3400(H)(V)G 1500 3800 1650 1320
LSBLX3600(H)(V)G 1500 4000 1800 1320
LSBLX3800(H)(V)G 1500 4000 1800 1320
LSBLX4000(H)(V)G 1500 4000 1800 1320
LSBLX4400(H)(V)G 1500 4000 1800 1320
LSBLX4800HG 1500 4000 1800 1320
LSBLX5200HG 1500 4000 1800 1320
LSBLX5600SHG 1500 4400 1800 1520
LSBLX6000SHG 1500 4400 1800 1520
LSBLX6400SHG 1500 4400 1800 1520
LSBLX6800SHG 1500 4400 1800 1520
LSBLX7200SHG 1500 4400 1800 1520
#p#分页标题#e#

四、产品电气安装

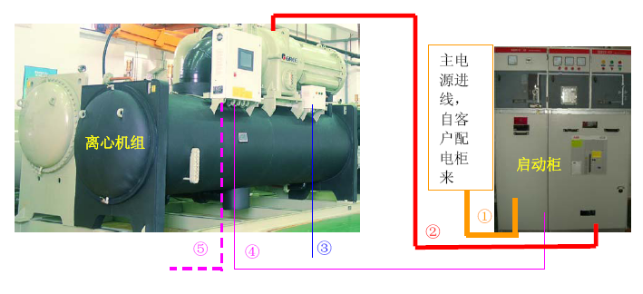

1）高压离心机机组工程接线示意图：
注：由于设计改进，机组外型可能会稍有更新，以实物为准。

配线说明：
1、线①为从客户高压配电柜**启动柜的电源线，要求电源规格为10kV 3~ 50Hz。电源线从启动柜下端进入，线径要求随机组功率调整。
2、线②为从启动柜**离心机组主电机的动力线。动力线从启动柜下端出线，线径要求随机组功率调整。
3、线③为从客户低压配电柜**离心机组油泵控制柜的电源线（三相带零线、地线），线径要求为2.5mm2 或以上。电源规格为380V 3N~ 50Hz。
4、线④为从启动柜**离心机组主控制柜的信号控制线（具体连接参看下图）。线径要求为连接“5”、“6”号端子的为2.5 mm2 或以上，其余1.0mm2 或以上。
5、线⑤为从离心机主控制柜**水泵控制柜及远程开关机的信号控制线（具体连接参看下图）。线径要求为1.0mm2 或以上。注：水泵控制柜由客户提供。

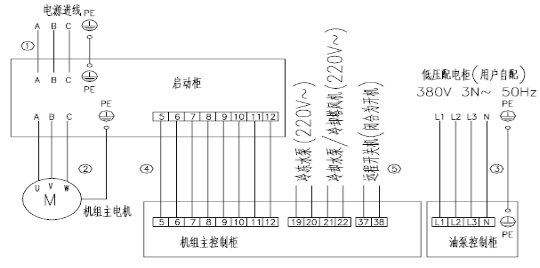

高压离心机组工程接线原理图

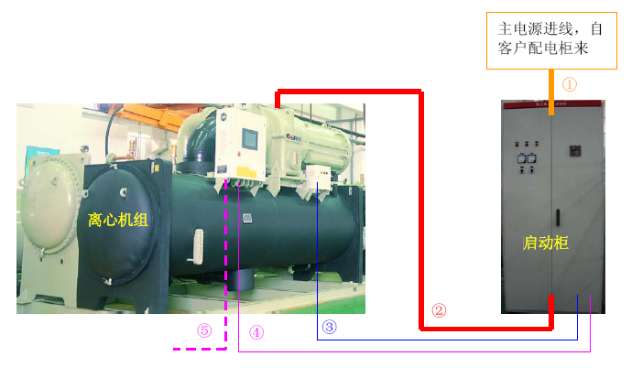

2）低压离心机机组工程接线示意图：
注：由于设计改进，机组外型可能会稍有更新，以实物为准。

配线说明：
1、线①为从客户配电柜**启动柜的电源线（三相带零线、地线），要求电源规格为380V 3N~ 50Hz。电源线从启动柜上端进入，线径要求随机组功率调整。
2、线②为从启动柜**离心机组主电机的动力线（星三角启动，6 根动力线，带地线）。动力线从启动柜下端出线，线径要求随机组功率调整。
3、线③为从启动柜**离心机组油泵控制柜的电源线（三相带零线、地线），线径要求为2.5mm2或以上。
4、线④为从启动柜**离心机组主控制柜的信号控制线（具体连接参看下图）。线径要求为连接“5”、“6”号端子的为2.5 mm2 或以上，其余1.0mm2 或以上。
5、线⑤为从离心机主控制柜**水泵控制柜及远程开关机的信号控制线（具体连接参看下图）。线径要求为1.0mm2 或以上。注：水泵控制柜由客户提供。

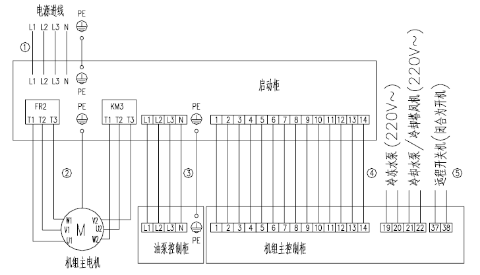

低压离心机组工程接线原理图
四、供货范围
1、机组供货范围
S=标准配置件；O=用户自备件；P=用户选购件
供货内容 型号规格 类别 备注
主机 台 S
制冷剂 R134a S
润滑油 68号合成脂类润滑油 S
低压启动柜 台 S 适于380V电压机组
高压启动柜 台 P 适于10kV、6kV电压机组
油过滤器 个 P

2、远程监控的供货范围
本机组具备远程监控功能或接入客户的BMS系统，需要用户进行选配安装，两者只能选择其中的一种接入。详细介绍请参见本手册的第十二部分。供货范围如下：
S=标准配置件；O=用户自备件；P=用户选购件
供货内容 型号规格 类别 备注
电脑 台 O 接入远程监控时才需使用。
CPU：Pentium 4或以上.
内存：512M或以上.
硬盘：30G或以上.
显示器：17寸彩色.
串口：**少1个串口
操作系统：Windows NT/ Windows 2000/Windows XP/ Windows 2003
通讯模块套件 MC30-27/E(M) S 包括通讯模块 ZJ9002、变压器、R1、L2、L4线。
远程监控套件 FG30-00/A(M) S 包括监控软件光盘、光电隔离转换器等
光电隔离中继器 LN02200010 P 通讯距离每超过800米需要增加一个中继器，通讯模块每超过30个也需要增加一个
4芯（或2芯）五类双绞线 米 O 线的长短数量根据工程需求而定
